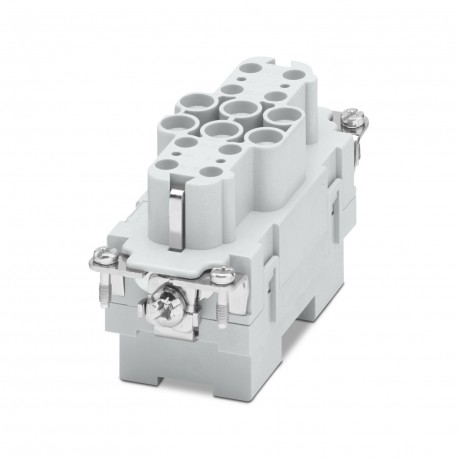

Inserto de Contacto 6+12+PE B16 para Conexión Axial Phoenix Contact 1636363

Inserto de Contacto 6+12+PE B16 para Conexión Axial Phoenix Contact 1636363

Condición: NUEVO SELLADO.

Este inserto de contacto de la serie HC-K está diseñado para aplicaciones de potencia y señal. Cuenta con 6 contactos de potencia y 12 contactos de control, con una conexión axial para una instalación segura. Es compatible con carcasas HEAVYCON ADVANCE y HEAVYCON de tipo B16/B32. Soporta una tensión nominal de 690 V y una corriente nominal de 40 A, con un rango de sección de conductor de 2.5 mm² a 10 mm² para los contactos de potencia. Su diseño robusto asegura un rendimiento fiable en entornos industriales.

Especificaciones

• General: For HEAVYCON ADVANCE and HEAVYCON housing of type B16/B32, axial connection for 2 mm Allen wrench
• Assembly note: To ensure correct use, installation in housing with IP54 protection or better is required
• Product type: Contact insert with a fixed no. of positions
• Series: HC-K
• Application: Power/signal
• Type: B16
• Number of positions: 18
• Connection profile: 6+12+PE
• Contact numbering: 1 - 6 (power contacts)
• No. of power contacts: 6
• No. of control contacts: 12
• Contact material type: turned
• Screwdriver blade: 0.5 x 3.5 mm (control contacts)
• Article revision: 04
• Overvoltage category: III
• Degree of pollution: 3
• Width: 34 mm
• Height: 47 mm
• Length: 84.1 mm
• Drill hole distance, horizontal: 77.5 mm
• Contact diameter: 4 mm
• Connection technology: Axial screw connection (power contacts)
• Conductor cross section: 2.5 mm² ... 10 mm² (power contacts)
• Connection cross section AWG: 12 ... 8 (power contacts)
• Tightening torque: 2 Nm ... 2.5 Nm (PE connection)
• Stripping length of the individual wire: 8 mm +1 mm (Power 6 mm² ... 10 mm²)
• Rated voltage (III/3): 690 V
• Rated voltage for power contacts: 230/400 V
• Rated surge voltage: 8 kV (power contacts)
• Rated current: 40 A (power contacts)
• Insertion/withdrawal cycles: ≥ 500
• Flammability rating according to UL 94: V0
• Contact material: Cu alloy
• Contact carrier material: PC
• Material of contact surface, power contact: Ag
• Material of contact surface, control contact: Ag
• Ambient temperature (operation): -40 °C ... 125 °C
• Email: [email protected]
• Tipo de producto: inserto de contacto

Peso informado por el distribuidor: weight 0.151800 kg
